1. Zerlegen

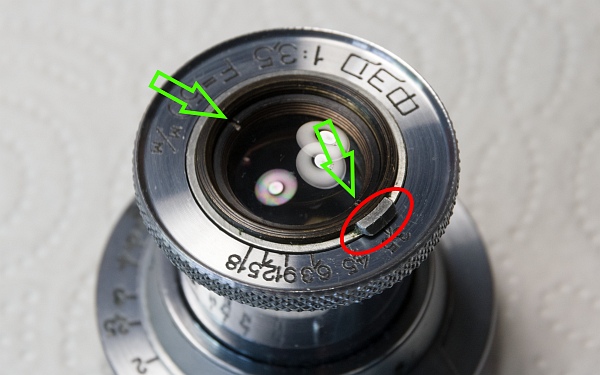

Der rot umkreiste Anfasser der Blende sitzt oft bombenfest. Schuld daran ist das alte hart gewordene Fett aus der UdSSR. Die Lösemittel haben sich verflüchtigt, zurück bleibt eine talgartige harte Masse.
Da wir nebenbei auch noch die Linsen reinigen werden, entfernen wir zuerst den Ring, der die Frontlinse hält, mit einem Spanner (siehe grüne Pfeile). Die Frontlinse kann meist leicht herausgenommen werden, zur Not hilft ein kleiner Gummisauger.

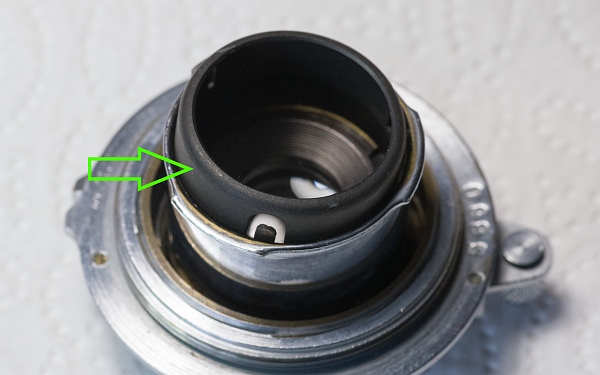

Nehmen Sie die Lichtfalle heraus (links). Die kann manchmal recht fest sitzen. Der Sitz kann mit den 3 verbiegbaren Laschen angepasst werden.

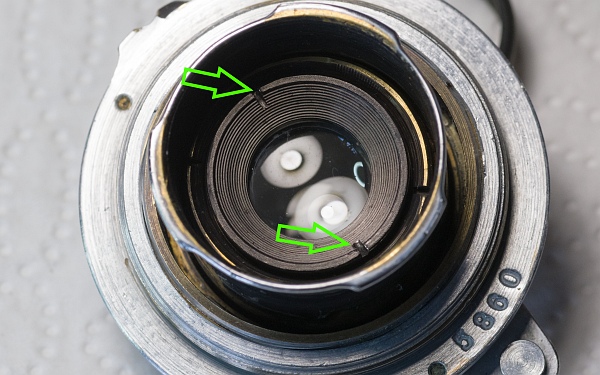

Drehen Sie den hinteren Linsenblock mit einem Spanner heraus (links unten).

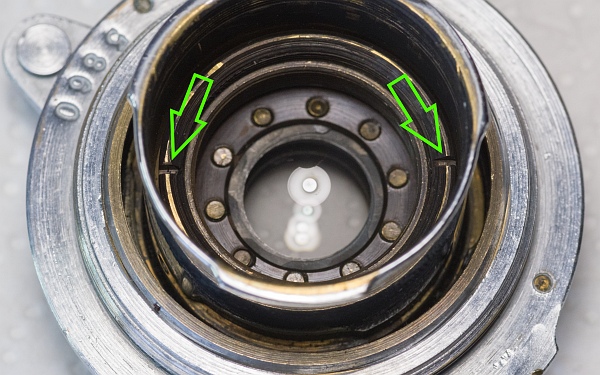

Nun entfernen wir den inneren Ring mit einem Spanner (unten). Er hält das Gehäuse mit den Blendenlamellen fest. Der Ring kann ziemlich fest sitzen.
Tubus, Frontring und Blendenlamellengehäuse müssen entfernt werden.

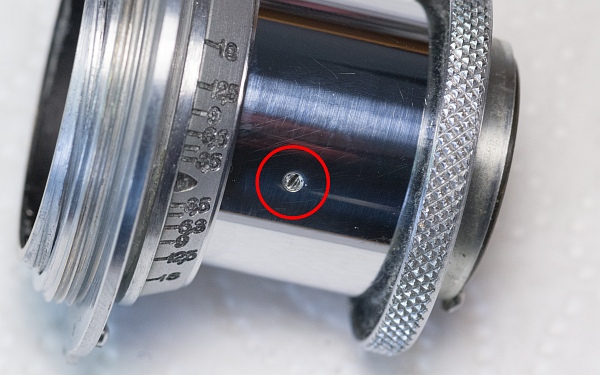

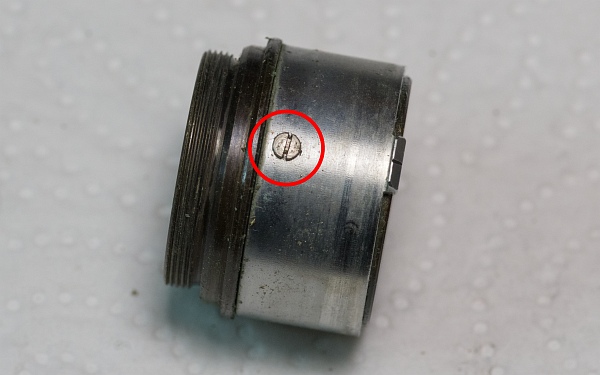

Diese Madenschraube muss nun entfernt werden. Das Blendenlamellengehäuse wird durch sie an der richtigen Position fixiert (links).

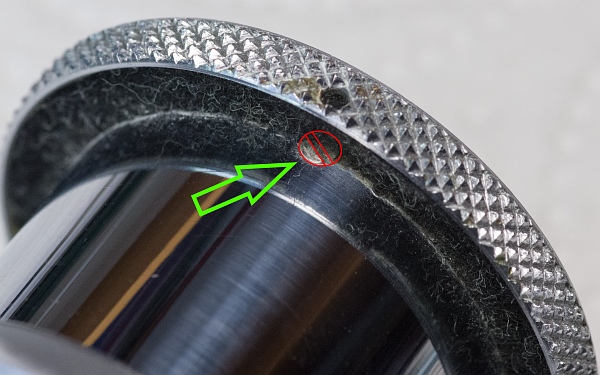

Unter dem Loch im Frontring befindet sich eine winzige Schraube (rot markiert). Sie hält den Frontring an der richtigen Stelle fest. Oft ist sie von etwas Filz verdeckt (links unten).

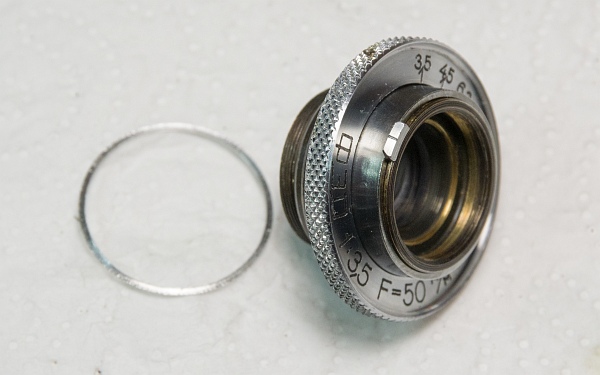

Nach Abschrauben des Frontrings kommt einem nun das Blendenlamellengehäuse mit der inneren Linse entgegen. Aus dem Tubus können einem noch einer bis mehrere Shims entgegenfallen.

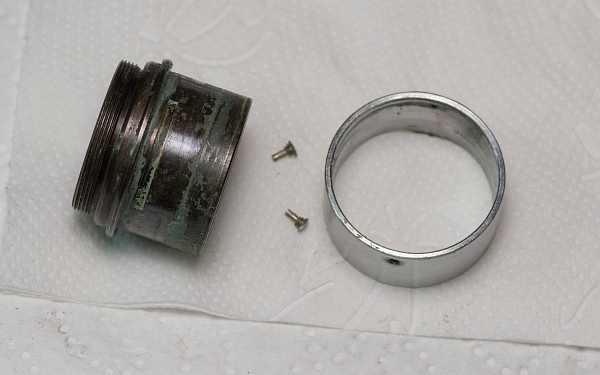

Der Anfasser der Blende ist mit 2 Schrauben am Blendenlamellengehäuse befestigt. Drehen Sie diese heraus und ziehen die den silbernen Ring mit dem Anfasser ab (unten).
2. Reinigung

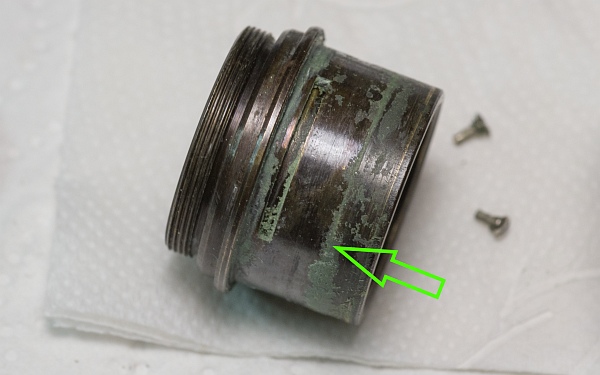

Die Überreste des ehemaligen Schmiermittels bestehen nur noch aus verhärtetem Talg. Er muss entfernt werden, auch aus den vertieften Schlitzen. In denen laufen die beiden Schrauben und begrenzen so die Blendeneinstellung (links).
Auch der silberne Ring mit dem Anfasser muss innen und außen gereinigt werden.

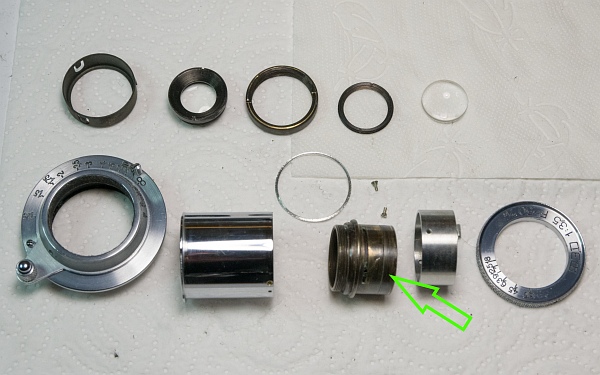

Unten alle gereinigten Teile: Lichtfalle, hinterer Linsenblock, der Befestigungsring des Blendengehäuses, Frontlinsenring, Frontlinse (vlnr, oben). Fokuseinheit (Reinigung siehe hier), Tubus, Blendengehäuse, Ring mit Blendenanfasser, Frontring (vlnr, unten).

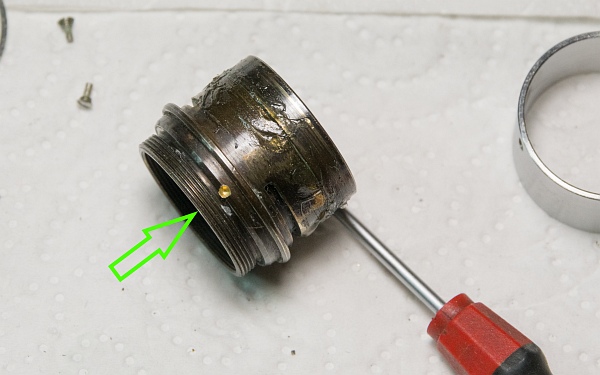

Der grüne Pfeil markiert die mittlere Linse, die auch noch abgeschraubt werden kann. Dann kommt man direkt an die offen liegenden Blendenlamellen.
3. Schmieren und Zusammenbau
Nicht zuwenig Fett auf das Blendenlamellengehäuse auftragen. Dann den Ring mit dem Anfasser wieder aufsetzen und mit den beiden Schrauben fixieren. Die Blende sollte sich nun wieder ganz geschmeidig verstellen lassen. Markieren Sie die Stelle, wo die Madenschraube reinkommt, unten am Ring. Das erleichtert den Einbau (links).

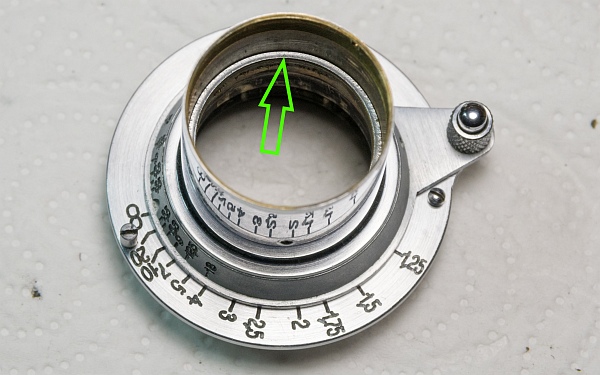

Das Blendenlamellengehäuse nun durch den Frontring schieben und die Shims wieder in den Tubus einsetzen (unten).

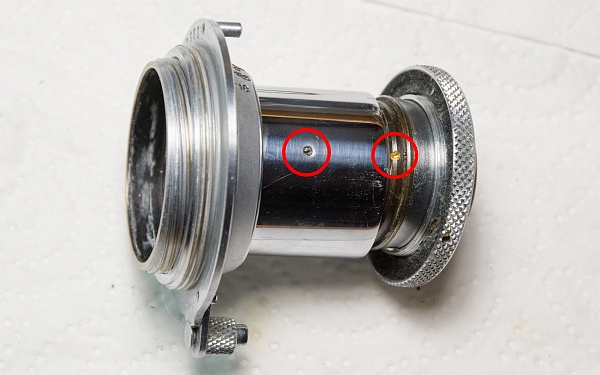

Schieben Sie die Teile nun wieder zusammen und achten Sie darauf, dass die Madenschraube wieder genau in ihrer vorherigen Position festgezogen werden kann (links unten).

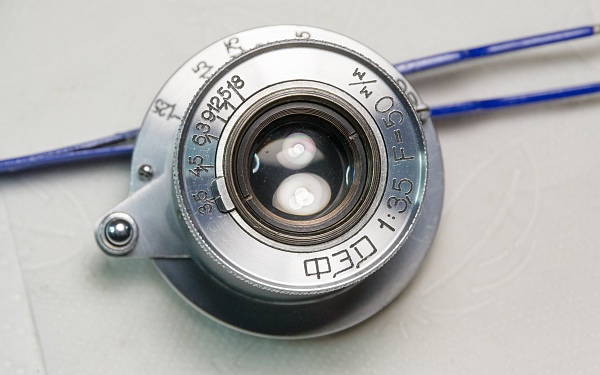

Als letztes die geputze Frontlinse wieder einsetzen und befestigen, und voila!
