1. Linsenblock entfernen
Der Linsenblock kann ganz einfach gegen den Uhrzeigersinn herausgedreht werden. Sitzt er sehr fest helfen Gummihandschuhe.
Es kommen ein oder mehrere (teilweise sehr dünne) Shims zum Vorschein. Sie sorgen für das korrekte Scharfstellen auf unendlich.
2. Blenden- und Meterskala entfernen

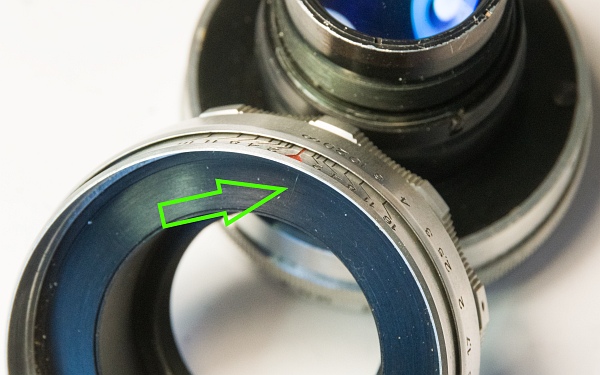

Stellen Sie das Objektiv auf unendlich und markieren Sie innen die Position mit einem kleinen Kratzer.

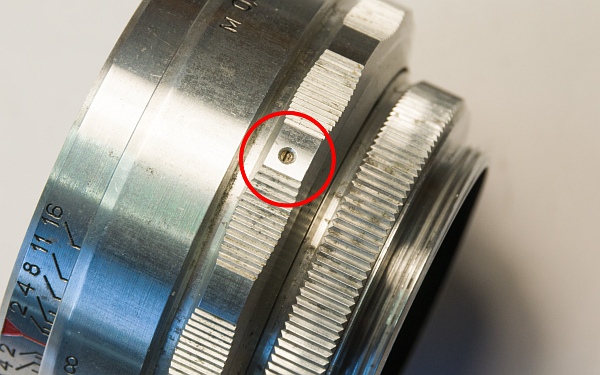

Dann entfernen wir die 3 Madenschrauben, die die Meterskala halten. Sie kann dann nach oben abgezogen werden.

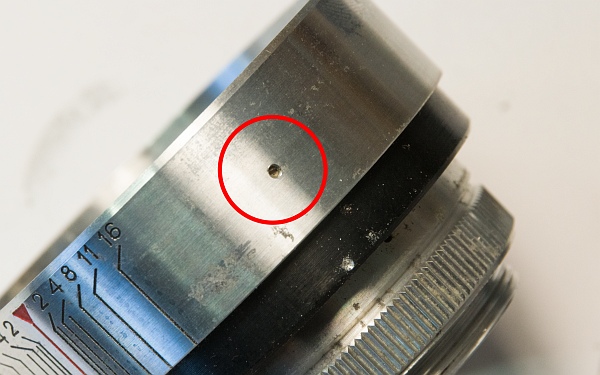

Als nächstes entfernen wir den Ring mit der Blendenskala. Auch hier sind es wieder 3 Madenschrauben. Dann kann der Ring abgenommen werden (links).
3. Fokusring ausbauen

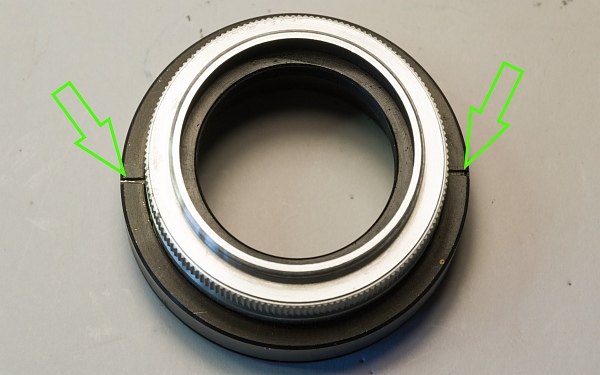

Weitere 3 Madenschrauben halten die Abdeckung des Fokusrings. Dann muss sie mit einem Spanner abgeschraubt werden. Das Teil kann recht fest sitzen (links, grüne Pfeile).

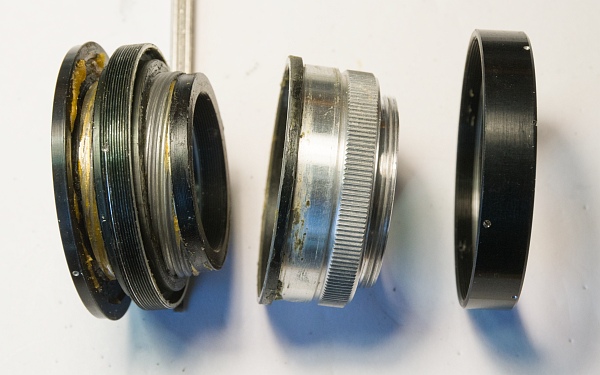

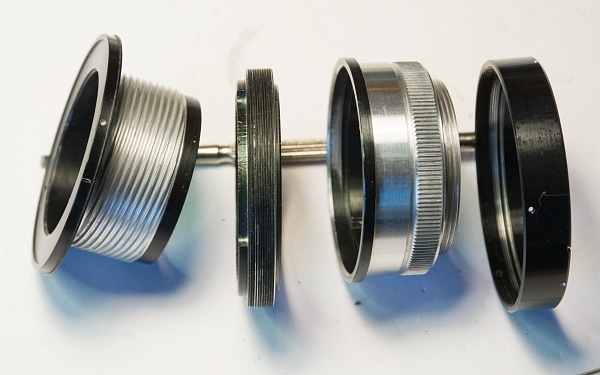

Links die freigelegte Fokusschnecke mit dem Fokusring, in der Mitte der M42-Schraubanschluss und rechts die soeben abgeschraubte Abdeckung (unten).
Wie man sieht ist das damalige Schmiermittel zu einer talgartigen Masse geworden, da die Lösungsmittel im Laufe der Jahrzehnte verschwunden sind.

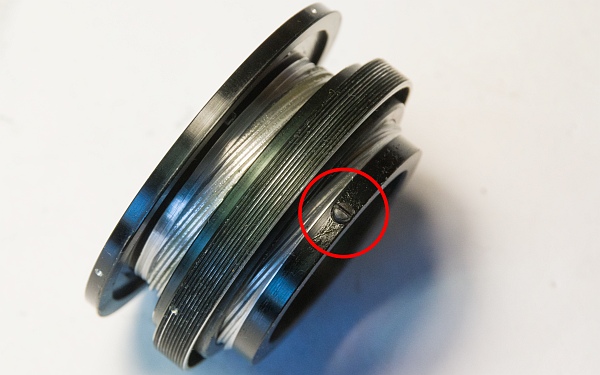

Die unter altem Fett vergrabene Sperrschraube muss entfernt werden, damit wir den Fokusring herausdrehen können.

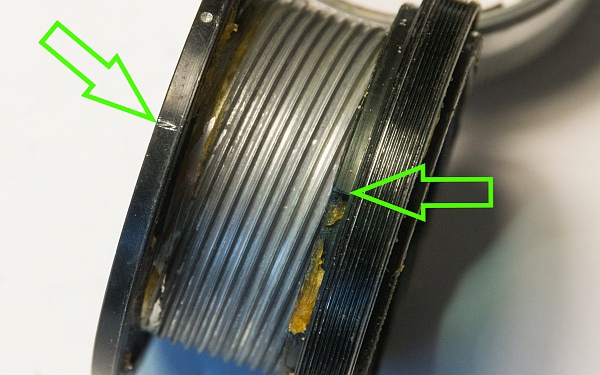

Drehen Sie den Fokusring vorsichtig bis er aus der Fokusschnecke herauskommt. Diese Position muss unbedingt markiert werden! Nur dort wieder hereingedreht fokussiert das Objektiv korrekt.
4. Sauber
Alle Teile sind vom alten Fett befreit, nun können wir alles wieder zusammenbauen.
Das alte Fett kann man gut mit einer Zahnbürste und Waschbenzin entfernen.
5. Neu schmieren

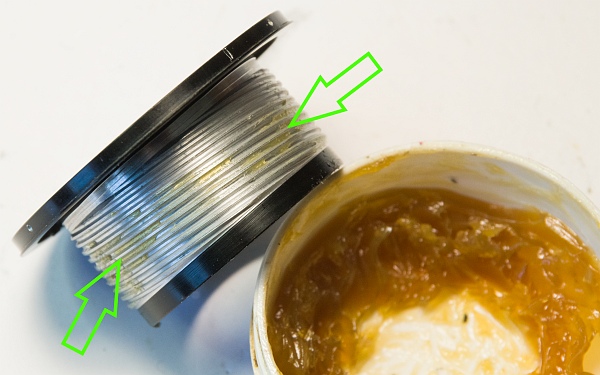

Fetten Sie die Fokusschnecke ein wenig. Man benötigt deutlich weniger Fett als man vorher entfernt hat.

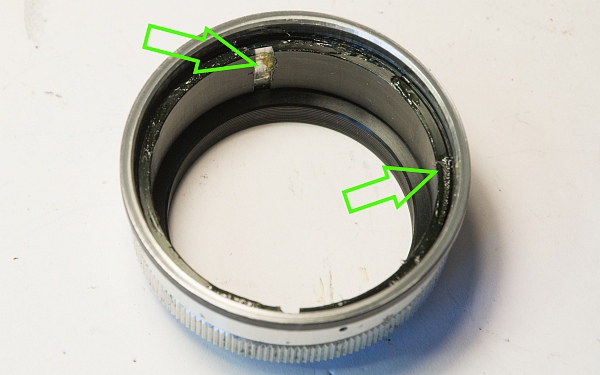

Auch der Schlitz, der über die Sperrschraube geschoben wird, sowie der obere innere Rand des Schraubanschlusses brauchen etwas Fett.
6. Zusammenbau
Der Fokusring muss an der vorher markierten Stelle wieder in die Fokusschnecke hereingedreht werden. Drehen Sie den Ring hin - und her, um das Fett gut zu verteilen. Der Fokusring sollte jetzt leicht und gleichmäßig laufen.
Dann die Sperrschraube wieder einsetzen.

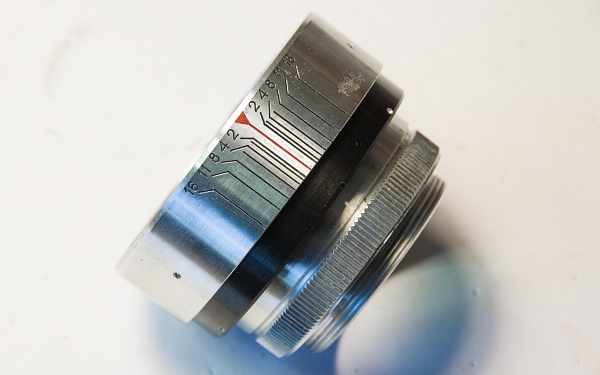

Stecken Sie den M42-Schraubanschluss wieder auf und schrauben Sie die Abdeckung der Fokusschnecke wieder an. Dann bringen wir die Blendenskala wieder an.

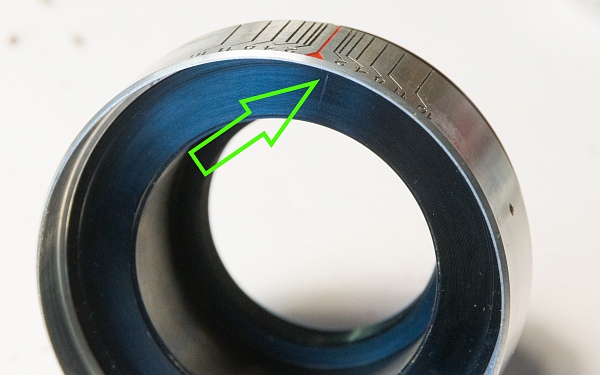

Danach wird dann noch die Meterskala wieder angebracht und der Linsenblock (die Shims nicht vergessen!) reingeschraubt.
7. Das Ergebnis

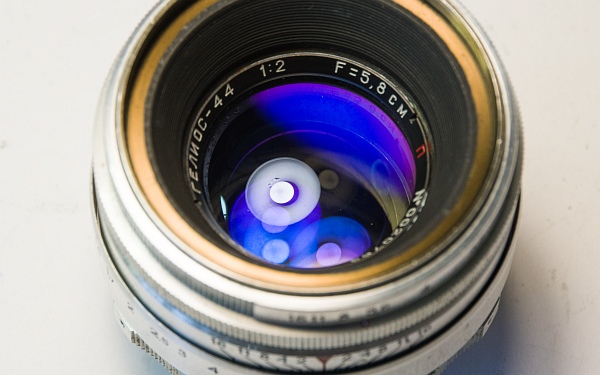

Nach Reinigen der Linsen kann sich das Ergebnis doch sehen lassen. Die blau-lila Vergütung ist typisch für die ersten Helios 44 Ojektive.
